隨著工業的發展，對于高精度的產品的檢驗和質量管理要求越來越高。如今許多工廠企業在生產中都會使用到氣動量?jī)x來測量生產物件。尤其適用于高精度且大批量的工件測量。但小編發現，還是有很多用戶對氣動量?jī)x測量原理不太了解，下面氣動測量?jī)x小編就測量原理來對氣動量?jī)x做個全面的介紹，一起來看看吧。

　　一、氣動量?jī)x測量原理

　　氣動量?jī)x的測量原理是比較測量法，比較測量法是指在測量過程中，被測量與標準量直接進行比較而獲得測量結果的方法。在氣動量?jī)x測量中，更主要的是信號的轉變，將長度信號轉變成為氣流信號，這樣有利于讀數，通過量?jī)x上的刻度盤可以算出被測物件的長度。

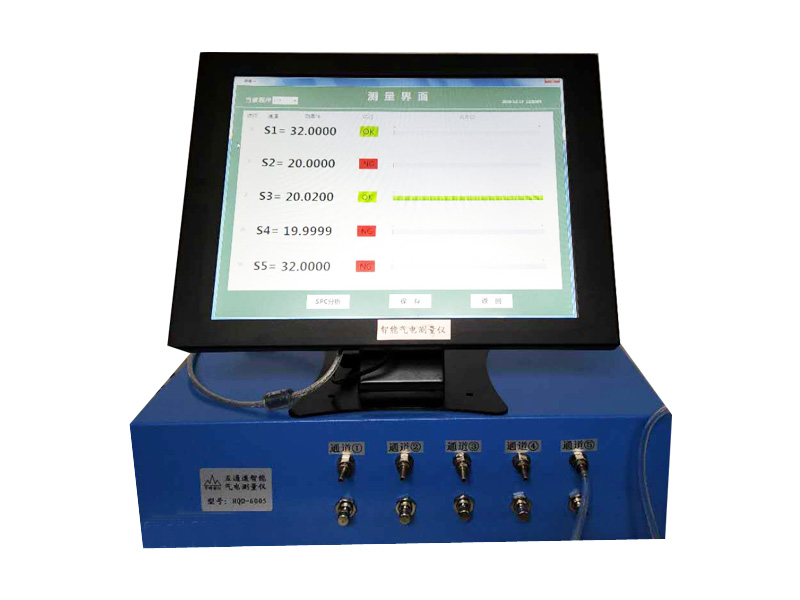

　　通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量?jī)x；通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量?jī)x。氣動量?jī)x是一種可多臺拼裝的量?jī)x，它與不同的氣動測頭搭配，便可以輕易實現多種參數的測量。

　　二、氣動量?jī)x測量范圍

　　1、內徑和外徑

　　氣動量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。

　　2、直線度

　　氣動量?jī)x另一個常用的地方是用于動態測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。

　　3、平面度

　　測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。

　　4、平均值

　　多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。

　　5、垂直度

　　用氣動量?jī)x測定一個工件的垂直度，比如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

　　6、槽寬

　　薄片狀的測頭能方便的測量出溝槽的尺寸，氣動量?jī)x不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。

　　7、特殊圓表面

　　氣動量?jī)x能測量工件的圓度。針對兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了；如果被測物件是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。

　　8、錐度

　　錐度的變化值可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量?jī)x輕易的測量到。

　　9、配合公差

　　針對兩個有公差配合要求的工件，氣動量?jī)x的放大器能夠分別顯示孔的尺寸值、軸的尺寸值和兩元件之間的間隙值，操作者只需通過讀出間隙值決定兩個元件是否具有了要求的配合尺寸。

　　三、氣動量?jī)x測量?jī)?yōu)點

　　氣動量?jī)x　　1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量?jī)x難以解決的測量，例如測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

　　2、量?jī)x的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械磨擦，所以沒有回程誤差。

　　3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

　　4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

　　5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量?jī)x主體和測量頭之間采用軟管連接，可實現遠距離測量。

　　6、結構簡單，工作可靠，調整、使用和維修都十分方便。

　　四、氣動量?jī)x的特點

　　1、非接觸式

　　氣動量?jī)x的一個比較突出的特點是非接觸方式比較測量。這個特點在對于非金屬或表面較軟的零件測量時有很大的優勢，比如在紙張和電子晶片厚度的在線測量中。由于氣動量?jī)x是非接觸測量，測頭不會在紙張或電子晶片的表面留下劃痕，測量力大約為0.05~1N。在尼龍或其他非金屬材料零件的測量中同樣不會對零件的表面質量產生影響，而破壞被測件的表面。

　　2、多參數測量

　　氣動量?jī)x的第二個比較突出的特點是，多參數測量。氣動量?jī)x的另外一個重要的特點是多參數快速測量。由于氣動量?jī)x的測量點由測量氣孔的位置和氣路結構所決定。所以在同一個測頭上可以有多個測量參數，這樣我們就可以在一次裝夾中快速的進行多參數測量，這些測量幾乎是同時進行的。在批量生產中可以大大降低操作人員的勞動強度，并能提高檢測效率。考慮到數字氣動量?jī)x高精度特點和易讀性，在一定程度可以說數字氣動量?jī)x是快速多參數測量的理想選擇。

　　3、自潔性

　　氣動量?jī)x的另一個特點是在測量時有-定的自潔性。氣動量?jī)x的原理是一定壓力的氣流通過測孔噴到測量面上，隨著測孔與測量面間隙的減少，壓力隨著變大。因此，具體問題可以咨詢廠家，在測量時氣動量?jī)x將能通過氣流降其清除，這是其他測量?jī)x器所不具備的特點。這個特點在在線測量中具有實用意義，當加工中在線測量，其測量環境是比較惡劣的，此時自潔能力將保障測量數據的正確性。

　　4、其他特點

　　倍率高，一般可以達到幾千倍至幾萬倍?？潭乳g隔大，指示清晰，讀數方便，適用于精密測量；氣動測量屬于相對測量，只要相應地提高標準件的精度，氣動量?jī)x就可以獲得很高的測量精度；氣動測頭和氣動量?jī)x是分開的，因而適當加長連接管的長度，可以方便地測量大型、重型工件上的某個部位的尺寸，還能適用于如高溫、放射性等苛刻條件下的測量。

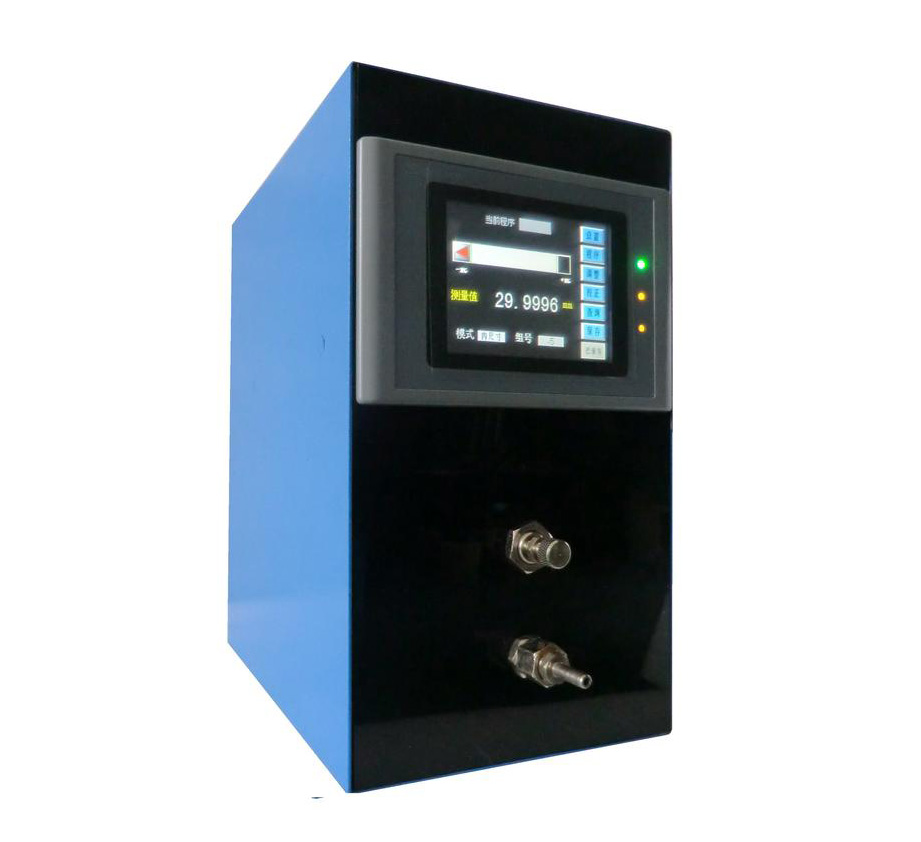

　　綜上，氣動量?jī)x測量原理是比較測量法，此外，我們還說明了量?jī)x的測量范圍，有內徑和外徑，直線度，平面度，平均值等。具有測量項目多，操作方法簡單，讀數容易，能夠進行連續測量等諸多優點。氣動量?jī)x的特點在于非接觸式，多參數測量，自潔性。而銘亞測控生產制造的氣動量?jī)x精度高達0.1μm，穩定性＜0.4μm，穩定性高，如果您有需要，歡迎聯系我們。
